Sơ đồ bể tự hoại 3 ngăn và bản vẽ thiết kế bể phốt tiêu chuẩn

Để đảm bảo việc sinh hoạt và sử dụng hệ thống tự hoại được ổn định. Cũng như hạn chế tối đa những hiện tượng về sự cố hư hỏng như tắc nghẽn hoặc gây mùi. Thì việc thiết kế hệ thống bể phốt nhất định cần được đảm bảo tiêu chuẩn theo yêu cầu. Bởi vậy, ngay sau đây sẽ là sơ đồ bể tự hoại 3 ngăn cơ bản. Đảm bảo phù hợp cho quá trình lắp đặt và sử dụng đạt hiệu quả được tối đa nhất

Tìm hiểu cơ bản về bể phốt  tự hoại 3 ngăn

Bể phốt tự hoại là một bộ phận không thể thiếu trong hầu hết các công trình xây dựng hiện nay. Đây là phần bể chứa các chất thải sinh hoạt của công trình. Chúng hoạt động qua một hệ thống đường ống dẫn được liên kết chặt chẽ với nhau

bể phốt 3 ngăn
Bể phốt 3 ngăn

Hiện nay thì bể phốt có 2 dạng thiết kế phổ biến là bể phốt 2 ngăn và bể phốt 3 ngăn. Trong đó, bể phốt tự hoại 3 ngăn đang là sự lựa chọn yêu thích của nhiều công trình hiện nay. Chính vì vậy, sau đây sẽ là những tìm hiểu chi tiết về loại bể phốt 3 ngăn cơ bản này

1/ Cấu tạo bể tự hoại 3 ngăn

Về cơ bản, hệ thống bể phốt 3 ngăn sẽ có cấu tạo chính như sau:

+ Ngăn chứa: Đây là nơi tiếp nhận trực tiếp những chất thải (phân, nước tiểu, giấy vệ sinh…) ngay sau khi chúng ta xả nước. Các chất thải này sẽ ở lại trong bể chứa một khoảng thời gian nhất định. Để chờ cho các vi khuẩn phân hủy chúng thành bùn.

+ Ngăn lọc: Ngăn này có nhiệm vụ là lọc các chất thải lơ lửng sau khi đã được xử lý ở ngăn chứa.

cấu tạo bể tự hoại 3 ngăn
Cấu tạo bể tự hoại 3 ngăn

+ Ngăn lắng: Đây là nới chứa đựng các chất thải không phân hủy như: nhựa, kim loại, tóc… Tầng trên của ngăn lắng là lượng nước trong và sẽ được xả thải ra ngoài.

2/ Nguyên lý bể tự hoại 3 ngăn

Với cấu tạo 3 ngăn như trên thì hệ thống bể tự hoại này sẽ hoạt động theo nguyên lý như thế nào? Làm sao để 3 ngăn này có thể liên kết với nhau và tạo thành một hệ thống hoạt động ổn định?

+ Sau khi đi vệ sinh và ấn nút xả nước. Thì các chất thải sẽ đi theo đường ống dẫn chất thải ở bên trong bồn cầu. Và trôi xuống ngăn chứa của bể phốt. Các chất thải như: Hydro cacbon, chất béo, chất xơ, đạm có trong nước tiểu và phân,.. sẽ được các vi sinh vật phân hủy

+ Quá trình phân hủy chất thải diễn ra trong một thời gian khá dài và liên tục. Sau đó, các chất thải này sẽ trở thành dạng bùn và lắng xuống đáy của bể chứa. Từ đó mà những mùi hôi cũng sẽ được giảm bớt.

nguyên lý bể tự hoại 3 ngăn

Đối với một số chất thải không tan như: nhựa, tóc, kim loại… Thì sẽ được chuyển dần sang bể lắng để chảy ra ngoài. Hoặc khi chúng gặp điều kiện thích hợp, có thể sẽ chuyển thành các chất khí như CO2, CH4, H2S, NH3.

Các yếu tố ảnh hưởng để chúng biến thổi thành khí là nhiệt độ, thời gian lưu nước, tải trọng chất bẩn, lưu lượng dòng nước thải, dinh dưỡng người sử dụng, cấu tạo của bể phốt cũng như các loại vi sinh khuẩn, nấm men có bên trong bể.

+ Tiếp tục thì các chất lơ lửng có trong nước sau khi được phân hủy ở ngăn chứa. Sẽ chảy qua bể lọc và bể lắng. Để tiếp tục chờ lắng các chất thải còn lại trước khi chảy ra bên ngoài

3/ Kích thước bể tự hoại 3 ngăn

Sẽ tùy theo nhu cầu và mục đích sinh hoạt của từng công trình lớn nhỏ khác nhau. Mà kích thước bể phốt 3 ngăn sẽ có sự đảm bảo tương ứng

Về cơ bản, bể phốt tự hoại 3 ngăn thường được sử dụng đa số cho các hộ gia đình, doanh nghiệp, chung cư,… Vật nên kích thước bể tự hoại 3 ngăn thường sẽ có độ sâu trên 1m2. Với chiều rộng từ 1m trở lên.

kích thước bể tự hoại ngăn
Đảm bảo kích thước phù hợp

Còn tỷ lệ kích thước tiêu chuẩn cho từng ngăn chứa cơ bản sẽ là:

+ Theo tiêu chuẩn thiết kế bể phốt 3 ngăn thì đây là ngắn chứa có thể tích lớn nhất. Chúng thường chiếm đến tối thiểu là 1/2 tổng diện tích của cả bể

+ Ngăn lọc sẽ có thể tích bằng 1/4 tổng diện tích của cả bể phốt

+ Ngăn lắng này thường cũng sẽ có thể thể tích là 1/4 diện tích của cả bể

Theo thời gian, lượng bùn tích trữ dưới đáy bể chứa và bể lắng sẽ ngày càng nhiều lên. Do đó, người dùng cần phải thực hiện thông hút bể phốt một cách định kì. Nhằm tránh tình trạng bể bị đầy làm tắc nghẽn cống.

Sơ đồ bể tự hoại 3 ngăn

Để có thể hình dung cụ thể nhất về cấu tạo và nguyên lý hoạt động của bể phốt 3 ngăn. Ta cùng quan sát chi tiết về sơ đồ bể tự hoại 3 ngăn cơ bản như sau:

sơ đồ bể tự hoại 3 ngăn
Sơ đồ bể tự hoại 3 ngăn

Trên đây là sơ đồ bể tự hoại 3 ngăn tiêu chuẩn. Tiêu chuẩn áp dụng cho hầu hết các bể phố 3 ngăn cho mọi hạng mục như hộ gia đình, chung cư, các doanh nghiệp,… Và để đảm bảo được hiệu quả và sự hoạt động ổn định cho hệ thống tự hoại 3 ngăn. Thì việc đảm bảo theo sơ đồ tiêu chuẩn như trên là điều cần thiết phải quan tâm

Tìm hiểu thêm: Cách hút bể phốt 3 ngăn tại Hải Dương không đục phá

Cách xây bể phốt 3 ngăn

Sau khi đã nắm rõ được cơ bản về cấu tạo chung của bể phốt thông qua sơ đồ bể tự hoại 3 ngăn như trên. Thì đạt được hiệu quả và chất lượng tốt nhất. Bạn cũng cần phải chú ý đến kỹ thuật xây và cách lắp đặt đường sao cho chuẩn xác

1/ Tiêu chuẩn thiết kế bể tự hoại 3 ngăn

Theo tiêu chuẩn thiết kế bể tự hoạt 3 ngăn thì bể nên được đặt nằm ngay bên dưới vị trí đặt nhà vệ sinh. Bởi đây là vị trí giúp thuận tiện hơn trong việc đi các đường ống dẫn thải. Giúp giảm thiểu được số lần chuyển hướng đường ống. Nhằm tránh được các tình trạng tắc thải hoặc trào ngược trong đường ống. Đồng thời đây cũng là cách giúp gia chủ tối ưu được chi phí cho thiết bị.

cách xây bể phốt 3 ngăn
Đảm bảo tiêu chuẩn thiết kế bể tự hoại 3 ngăn

Bể phốt nên nằm cách xa bể nước sạch ít nhất là 2m. Việc đặt vị trí như vậy sẽ đảm bảo cho bể nước sạch không bị ngấm nguồn nước bẩn sau thời gian dài sử dụng. Và để tốt nhất thì bạn có thể đặt bể phốt càng xa bể nước sạch càng tốt.

Ngoài ra, chú ý nắp bảo dưỡng hay còn được gọi là cửa kỹ thuật luôn được hướng về phía bên ngoài thoáng. Giúp cho việc hút bể phốt hay bảo dưỡng, sửa chữa được dễ dàng hơn.

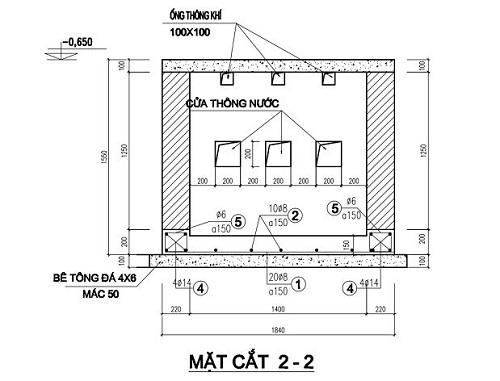

2/ Bản vẽ bể tự hoại 3 ngăn

Bản vẽ là thiết kế chi tiết về các mặt cắt, cấu tạo và đường ống dẫn của bể tự hoại 3 ngăn. Nhìn vào bản vẽ này, người thợ thi công sẽ có thể xây dựng theo bản mẫu một cách dễ dàng và nhanh chóng nhất

Chính vì vậy, việc đảm bảo thiết kế bản vẽ bể tự hoại 3 ngăn là yếu tố cần thiết trước khi tiến hành thi công bể. Và ngay sau đây sẽ là bản vẽ bể phốt 3 ngăn cơ bản đạt tiêu chuẩn được sử dụng phổ biến hiện nay

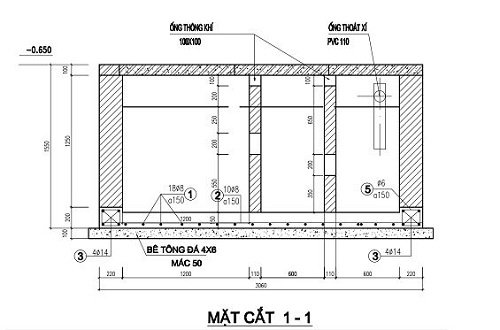

bản vẽ bể tự hoại 3 ngăn

3/ Cách đặt ống bể phốt 3 ngăn

Sẽ tùy theo vị trí và kiểu thiết kế bể phốt mà đường dẫn ống cũng cần đảm bảo sự tương ứng, phù hợp. Và về cơ bản, cách đặt ống bể phốt 3 ngăn thông thường sẽ được áp dụng như sau:

Cách đặt ống xả chất thải vào bể chứa:

+ Ở công đoạn lắp đặt ống xả chất thải vào bể chứa. Thì nên lắp đặt loại ống càng cao càng tốt. Vị trí thuận lợi nhất cho đường ống này là đặt gần tấm đan để che nắp bể phốt

+ Vì ống xả thường có độ dốc nhất định. Nhằm lưu trữ các chất thải nhiều nhất có thể. Và khi lắp đặt trên cao sẽ giúp chất thải trôi xuống nhanh hơn. Giúp hạn chế tối đa tình trạng tắc nghẽn trong quá trình sử dụng bể cũng hạn chế hơn.

cách đặt ống xả bể phốt 3 ngăn
Đặt ống xả bể phốt 3 ngăn

Cách đặt ống bể phốt giữa các ngăn:

Đối với mỗi 1 kích thước và thể tích của bể thường sẽ có 1 vị trí lắp đặt ống khác nhau. Để cách đặt ống bể phốt 3 ngăn được diễn ra thuận lợi nhất. Thì bạn phải nắm được rõ kích thước và thể tích của bể.

Cách đặt ống thoát nước sau khi lắng lọc và ống thoát khí.

+ Để cách đặt ống bể phốt được tối ưu nhất. Thì đây là công đoạn khá quan trọng. Bạn nên sử dụng ống thông khí giữa các ngăn trong bể. Và ống này phải thông với khí trời. Đường kính thích hợp sẽ của ống thông khí sẽ là khoảng 27mm.

bể phốt 3 ngăn
Bể phốt 3 ngăn
